建筑物综合布线系统基本知识与设计实例，很适合新手学习！

建筑物综合布线系统（PDS, Premises Distribution System）又称为开放式布线系统（Open Cabling Systems）是一种在建筑物和建筑群中综合数据传输的网络系统。

推出该系统的初衷：统一并规范各弱电系统的传输线路，为各系统的相互兼容和联动提供可能；降低各弱电系统分别施工造成的资源浪费，提高弱电系统设计和规划的完整性、统筹性。

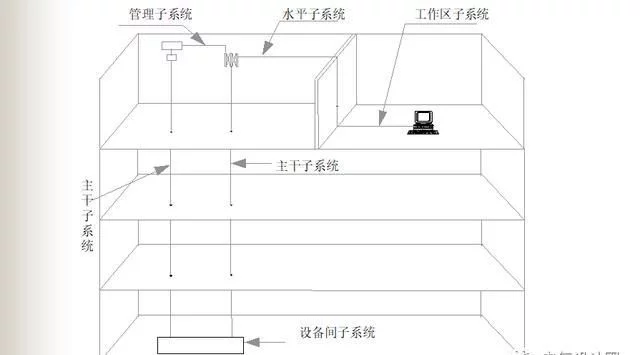

综合布线包括的子系统：工作区子系统 (WorkLocation)、水平子系统 (Horizontal)、干线子系统 (Backbone)、设备间子系统 (Equipment)、管理子系统 (Administration)、建筑群子系统 (Campus)。

一、综合布线系统的特点

（1）统一性：统一的布线标准，统一的设备接口，统一的传输链路。

（2）模块化结构：向上兼容，保护投资，故障隔离，星形拓扑。

（3）灵活性：易于变动，易于管理，维护使用方便。兼容性、开放性：国际认可，各设备厂商支持。

（4）经济效益好：统一设计，统一管理，节省成本。

二、综合布线的基本知识

（1）工作区子系统

又称终端连接系统, 用于连接用户终端、个人计算机或工作站至通信接线盒(信息插座), 由信息插座、跳线、线缆等组成。

综合布线系统是一个开放的系统，应满足各厂家所生产的终端设备，选择适当的适配器，即可使综合布线系统的输出与用户的终端设备保持完整的电气兼容。

（2）水平配线子系统

由建筑物各层的配电间至各工作区之间的配置线缆构成。水平配线子系统用于将垂直主干系统内的用户段线缆接至信息插座, 通常使用无屏蔽双绞线或多模光缆, 水平连接主要通过楼内预埋管、线槽等途经。

（3）管理子系统

设备分布在每层的配电间内，由交接间的配线设备和输入输出设备组成。交连方式由工作区设备的需要和数据网络的拓扑结构决定。该系统是每一层信息出口的管理中枢, 各工作区的信息出口通过水平子系统汇聚到该子系统。

该子系统由各种型号的铜缆及光缆配线架以及跳线等接插件组成, 结构化布线系统的优势和灵活性主要体现在管理子系统上, 只需简单地跳一下线就可完成任何一个信息插座对任何一类智能系统的连接, 极大地方便了线路重新布局和网络终端的调整。

（4）垂直干线子系统

干线子系统是由设备间子系统或管理子系统与水平子系统的引入口之间的连接电缆，是建筑物中的主要电缆。干线把各管理接线间的信号传送到设备间上下贯通。

管理子系统通过楼内竖井引到设备间子系统, 竖井中的这部分叫垂直干线子系统, 主要包括大对数铜缆以及室内光缆。

（5）设备间子系统

该子系统在每一栋建筑物适当的地点设置进线设备，进行网络管理以及管理人员值班的场所。它是由综合布线系统的建筑物进户线及设备、电话、数据、计算机等各种主机设备和保安设备等构成。

该子系统是全楼的管理中枢，它将各种公共设备如计算机主机、各种控制系统、网络交换设备等与主配线架连接起来。

因此，通常采用较大型号铜缆、光缆配线架及大量的跳线以方便地进行管理。

（6）建筑群室外连接子系统

是指由两个以上的建筑物的电话、数据、电视系统组成一个建筑群综合线系统，由连接各建筑物之间的缆线组成建筑群子系统。

这部分布线系统可以是架空电缆、直埋电缆、地下管道电缆，或者是这个三者铺设方式的任意组合。

在线缆进入建筑物入口处，通常还要有电气保护设备、传输电子设备，有时网络接口设备也放在这里。

三、综合布线的标准

EIA/TIA568与ISO11801比较：

四、综合布线产品及厂商

（1）厂商：

1）AVAYA（AT&T;/LUCENT）nAMP（安普）

2）SIEMON（西蒙）

3）NEXANS（耐克森，原ALCATEL）

4）ORTRONICS（奥创利）

5）PANDUIT（泛达）

6）IBDN、IBM、T&B;（通贝）、KRONE（科龙）、DATWYLER（德特威勒）、BELDEN（佰通）等。

（2）产品比较

1）AVAYA

前身为LUCENT（AT&T;），是最早的综合布线产品生产商。特点是产品线非常齐全，从线缆到接插件到工具，产品种类丰富，且由于其进入中国市场较早，已被大多数最终用户所接受。遵循EIA/TIA568标准，故不提供屏蔽类产品。其接插件外形比较传统、庄重，也比较大众化。

2）SIEMON（西蒙）

西蒙也是较早进入中国市场的综合布线产品生产厂商。特点是接插件产品独具特色，外形美观大方，配置灵活方便，且接插件产品线非常齐全，种类繁多。没有自己独立的线缆产品，通常OEM佰通（BELDEN）的线缆产品。

3）NEXANS

前身是ALCATEL（阿尔卡特）。来自欧洲，产品线多遵循ISO11801标准，以屏蔽系统见长。线缆主要包括UTP、FTP、STP及光缆等，其中以UTP和FTP 为主。其接插件分为屏蔽和非屏蔽二类。其接插件比较厚重、笨拙。另外它的端接工具更类似于电信施工类的工具，与美式标准的产品兼容性不好。

4）BELDEN

BELDEN是世界上著名的线缆生产厂商，不生产接插件。

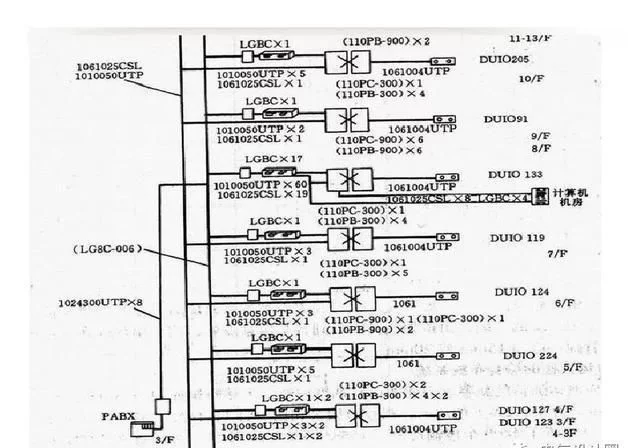

五、综合布线设计实例

集中式管理模式：

分散式管理模式：

综合布线一般分为“一区二间三系统”六大子系统，具体各指是什么
